Задача
Регулярные протечки в торговом зале. Нужно было понять, чем вызваны протечки, можно ли обойтись ремонтом или кровлю придётся менять — и если менять, то где именно. Решение принимает сеть, поэтому требовался документ с нормативным обоснованием, понятный и инженеру, и финансовой службе.

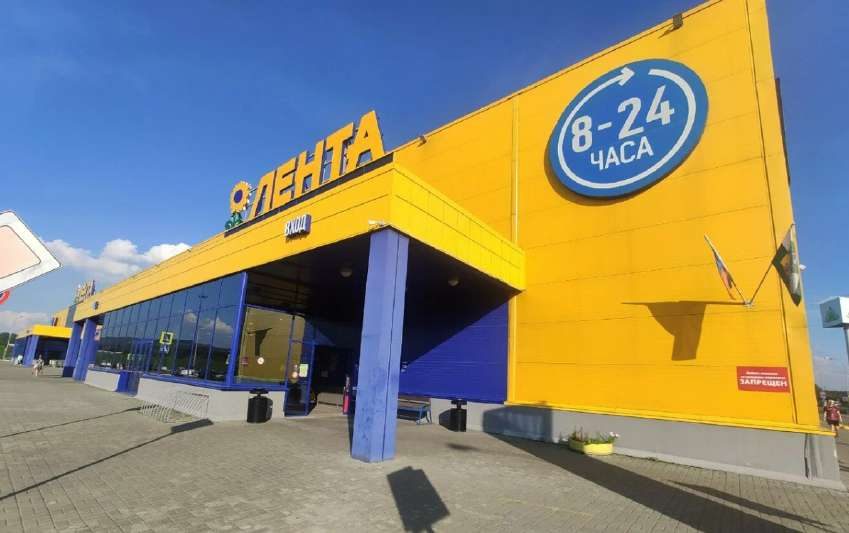

Объект: гипермаркет сети «Лента», г. Новокузнецк. Кровля: плоская, ПВХ-мембрана по утеплителю из минеральной ваты и экструзионного пенополистирола, профлист; сложная форма в плане, много инженерного оборудования.
Что делали
- Геодезическая съёмка кровли — план-схема и фактические параметры.
- Сплошной визуальный осмотр с проверкой швов пробником и фотофиксацией.
- Влагометрия сканером влажности — карта зон увлажнения утеплителя.

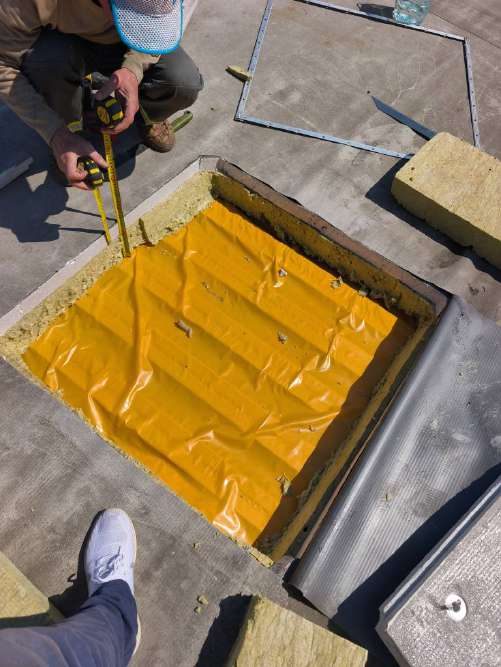

- Вскрытие шурфов — фактическая конструкция кровельного пирога.
- Теплотехнический расчёт и расчёт ветровых нагрузок.
Что нашли

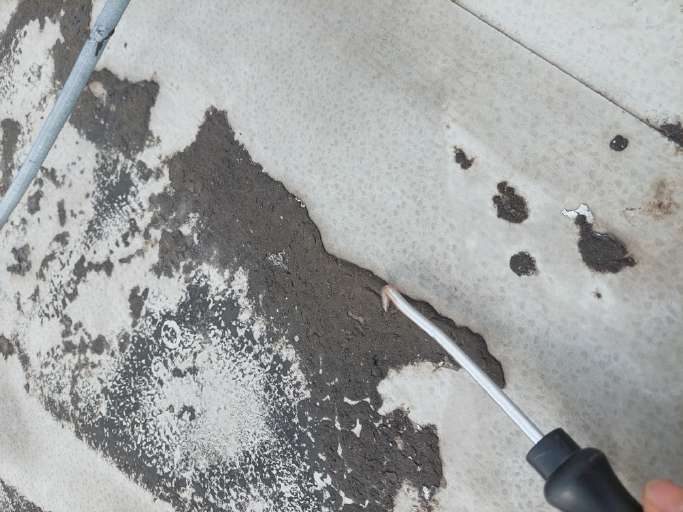

Деградация мембраны без разделительного слоя
На части кровли ПВХ-мембрана уложена прямо на экструзионный пенополистирол (XPS), без геотекстиля или стеклохолста. Итог — ускоренное старение:
- миграция пластификатора — XPS вытягивает пластификатор, мембрана теряет эластичность и становится хрупкой;

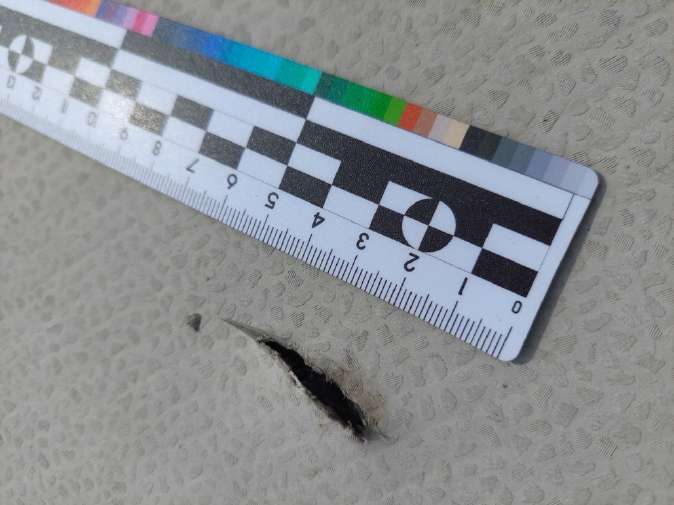

- механическое продавливание — без подложки грани плит продавливают мембрану, появляются проколы и разрывы;
- перегрев и УФ-старение — сетка трещин и изменение цвета покрытия.
Состояние таких участков — аварийное (IV категория по ГОСТ 31937-2011): ремонт заплатами на них невозможен.
Дефекты узлов

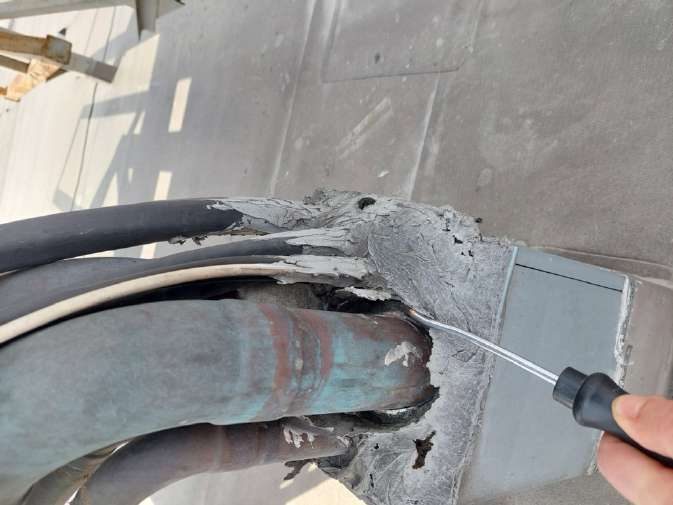

- проходки трасс кондиционеров без гидрозатвора («гусака») — трубки просто заведены в кровлю и замазаны герметиком, который разрушился;

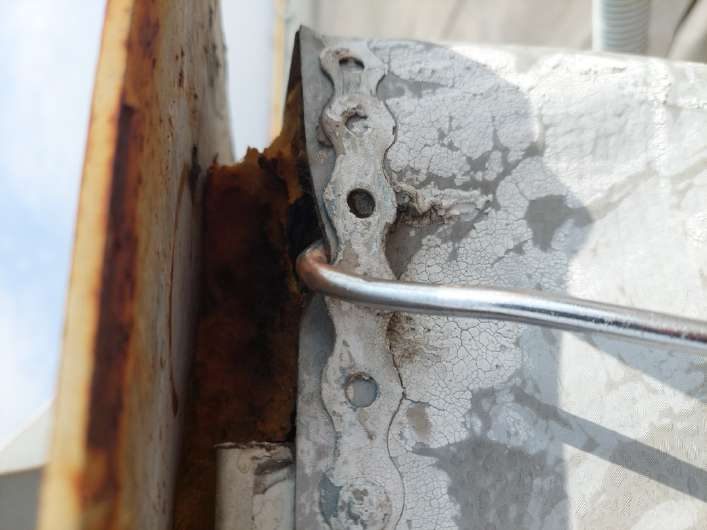

- стойки оборудования без прижимных хомутов, с недостаточной высотой заведения мембраны;

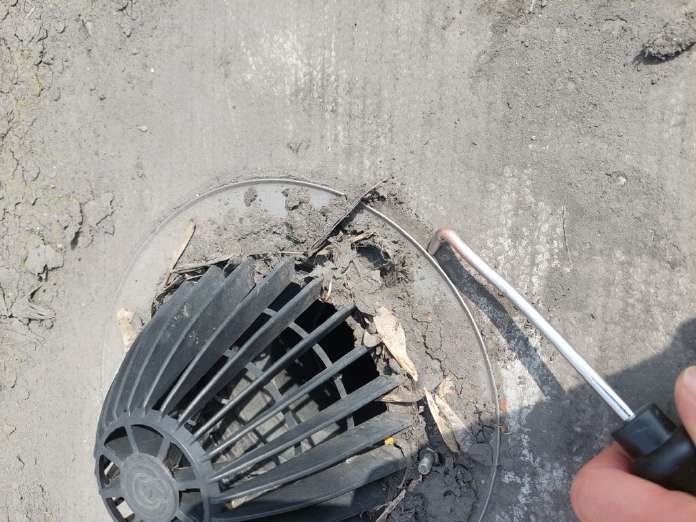

- засорённые воронки, отслоение мембраны вокруг фланцев;
- негерметичные парапетные крышки, отрыв мембраны в зонах ветровой нагрузки;
- застойные зоны воды в ендовах — нет контруклонов;
- латки, поставленные на герметик при прежних ремонтах;
- противопожарные рассечки с горючей битумной гидроизоляцией по периметру — нарушение требований.
Выводы и решение
- Несущее основание, утеплитель и пароизоляция — в работоспособном состоянии, замена не нужна; локально намокший утеплитель просушивается в ходе ремонта.
- Участки мембраны с разделительным слоем — ограниченно работоспособные: ЭВК и сварные заплаты из ПВХ.
- Участки без разделительного слоя — аварийные: демонтаж мембраны, укладка геотекстиля, монтаж новой ПВХ-мембраны с креплением по ветровому расчёту.
- Переделка узлов: гидрозатворы на проходках, хомуты на стойках, переборка воронок, герметизация парапетов, контруклоны в ендовах, замена противопожарных рассечек на негорючие.
- Доутепление не обязательно — по расчёту отклонение для гипермаркета допустимо.
Экономический смысл: вместо замены всей кровли — замена только там, где мембрана физически не ремонтопригодна, и локальный ремонт на остальной площади. Работы разделены на критичные (первая очередь) и рекомендованные, что позволяет сети планировать бюджет по этапам.
Чему учит этот объект
Одна и та же кровля может требовать разных решений на разных участках. Ответ «латать» или «менять» даёт только комплексное обследование со вскрытием шурфов — а не осмотр «на глаз» и не коммерческое предложение кровельщика на полную замену. Подробнее — обследование кровли ТЦ, склада, РЦ и ремонт протечек ПВХ-мембраны.
Вопросы и ответы
Почему нельзя было просто залатать всю кровлю?
На части кровли ПВХ-мембрана уложена прямо на экструзионный пенополистирол без разделительного слоя. Пенополистирол вытягивает из мембраны пластификатор, она становится хрупкой, трескается и продавливается — сварка заплат на таком материале не держит. На этих участках единственное рабочее решение — замена мембраны с укладкой геотекстиля.
Значит, вся кровля под замену?
Нет. Там, где разделительный слой есть, мембрана в ограниченно работоспособном состоянии, и её восстанавливают локальным ремонтом — сварными заплатами по точкам, найденным ЭВК. Утеплитель и основание тоже в работоспособном состоянии и не требуют замены. Разделение кровли на зоны позволяет не менять то, что ещё служит.
Что ещё, кроме мембраны, давало протечки?
Проходки трасс кондиционеров без гидрозатвора, стойки оборудования без прижимных хомутов, засорённые и отслоившиеся воронки, негерметичные парапетные крышки и застойные зоны воды в ендовах без контруклонов.
Что получил заказчик?
Техническое заключение: фактическую конструкцию кровли по шурфам, ведомость дефектов с фотофиксацией, карту увлажнения, теплотехнический и ветровой расчёты, технические решения с нормативным обоснованием и разделение работ на критичные и рекомендованные.
